Függőleges típusú automatikus kerek tartálycímkéző gép

Ez a gép alkalmazható kör alakú felületjelölésre, például kerek tartályra, az alkalmazás részletes leírására az alábbi táblázat szerint:

Probléma	Alkalmazás leírása
Alkalmazható konténer	Egy géphez a következő forgatókönyvek választhatók: 1) Kerek tartály, például kerek palack 2) Kör alakú felület, például egy köríves tartály
Alkalmazható címke típus	Öntapadós címke 1) Szabvány szerint nem átlátszó 2) Átlátszó, mint opcionális
A címke száma	1) 1 címke 2) 2 címke, amelyeket egy címketekercsre nyomtattak

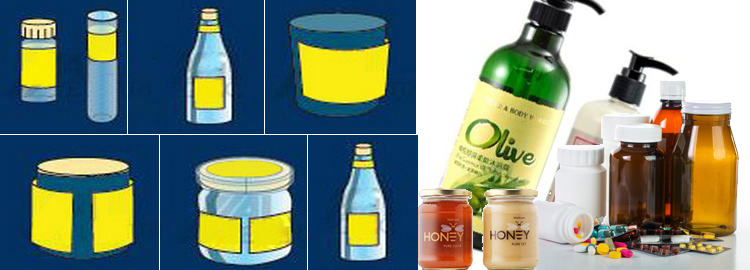

Az alábbiakban bemutatjuk a konténerek referenciastílusát:

Alapfelszereltség

• Kerek tartályokhoz vagy kör alakú ív, jel vagy dupla címkével ellátott tartályokhoz

• Rozsdamentes acél 304 és kiváló minőségű alumínium ötvözet, mint a gép építése

• Az egyedi címkefejek lehetővé teszik a címke egységesebb meghúzását és feszítését. És biztosítsa a címkézés pontosságát.

• A professzionális címkézés eszköz javítja a címkézés minőségét. Hogy ne legyenek ráncok és buborékok. És az átfedés szorossága.

• A kalibrációs mérlegek kényelmesek az alakkonfigurációhoz

• A PLC és az érintőképernyő HMI vezérlése az intelligens működés és a hibaelhárítás elérése érdekében

• Intelligens vezérlés, automatikus fotoelektromos nyomkövetés, objektum nélkül, címkézés nélkül, címke automatikus javítása nélkül

Opcionális szolgáltatások

• Átlátszó címkéző érzékelő

• Kódsor online nyomtatása

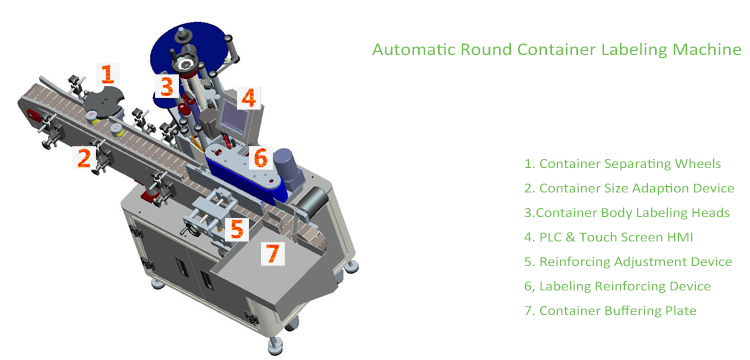

A PLC paramétereinek az érintőképernyős HMI-n keresztüli beállításai szerint a tartály az áramlási folyamatból a szállítószalagon keresztül történik. Haladja át a konténer elválasztó kerekeit. Szigonizálva a tartályt és a címkézés-érzékelő rendszert, a tartály pontos címkézést kap a címkéző fejek segítségével. A címkézést erősítő eszköz biztosítja a címkézés minőségét az utolsó lépésként.

A gépi tervezés kivételével a kulcskomponensek konfigurációja meghatározza a gép vagy rendszer minőségét, az alábbiakban a kulcskomponensek rövid listájának konfigurációja található:

Nem	Alkatrészek	Anyag / Rövid lista
1	Programozható logikai vezérlő	Delta, Siemens, Mitsubishi, Panosonic
2	Érintőkijelző	Weinview, Siemens, Delta, Kinco, Panosonic
3	Léptető / szervomotor	Teco, Delta, Panosonic, Leadshine
4	Frekvencia konverter	Delta, Schneider, Leadshine
5	Kulcsfontosságú elektromos alkatrészek	Schneider, Chint, Ls, Ark
6	Kulcsvédelem és relé	Schneider, Delixi
7	Henger, szűrő	Airtac, SMC
8	Fotocella érzékelő	Autonics, Keyence, Leuze, Panosonic, Datalogic

1J-x-xxxxx katalógus
Ellenőrzési módszer	Automatikus
A címke száma	1 mint standard, vagy 2 címke, amelyek ugyanabra a címketekercsre nyomtattak
A címke átláthatósága	Nem átlátszó
Ragasztóanyag	Öntapadós
Kódoló / nyomtatógép	kizár
A címke szélessége	15-150 mm - Helyezze be a hátlapot
Címke hossza	20-340mm
Címkézési sebesség	30-80 db / perc normál motorhoz 40-120 db / perc szervomotorhoz
címkézés Tűrés	+/- 1mm
Konténer átmérője	25-100 mm
Henger külső átmérője	280mm-Max
Henger belső átmérője	76mm
Normál sebesség	Szervomotor: 5 ~ 25m / perc Léptetőmotor: 5 ~ 19m / perc
Sűrített levegő szükséges	Nem alkalmazható
Levegőfogyasztás	Nem alkalmazható
Energiaigény	AC 220 V 50/60 HZ
Villamosenergia-fogyasztás	0.53Kw
Hozzávetőleges súly (nettó)	185 kg
Mérete ('mm)	1950 * 1100 * 1300mm

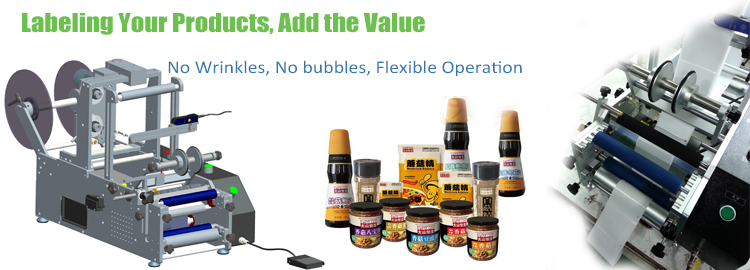

Gyakorlatilag hasonlítsuk össze a piacon lévő egyszerű gépekkel, inkább a részletekre és az előnyekre összpontosítunk, amint azt a következő táblázat jelzi:

Címkézési cél	Designunk
Nincs ránc	Ésszerű címkevezető eszköz, ide tartozik a) Címkevezetés és -húzás b) A címkefeszesség fenntartása, c) címkeleválasztó eljárások
Nincs buborék	Ésszerű címkézés és erősítő eszközök
Pontos címkézés	a) Kiváló minőségű és pozícióban állítható címkeérzékelő érzékelő b) A tartály helyzetét beállító eszköz c) Címkézés szinkronizálás vezérlése
Rugalmas működés	a) Pedálvezérlés / Automatikus észlelés b) Egy- vagy kettős címkék c) Kódnyomtatás integrálható d) Rugalmas programozás PLC-vel e) Szükséges védelem, például rövidzárlat, túlterhelés stb

Dokumentáció

Annak érdekében, hogy könnyebben megértse termékeinket, a következő dokumentumok állnak rendelkezésre, de nem korlátozódnak ezekre, amelyeket a vásárlás szakaszában kell benyújtani

Nem	Dokumentum	Kód	Leírás
1	Termékválasztási útmutató	SG	Az ügyfelek számára megfelelő termékek kiválasztása vagy testreszabása a Selection Guide visszajelzése alapján, amely tartalmazza a projekt hátterét, paramétereit és más ügyfél igényeit
2	Termék profil	PP	Annak érdekében, hogy az ügyfelek megértsék a termékek áttekintését, az Alapvető szolgáltatások, az alkalmazás, a felépítés, a tipikus termékek, a jóváhagyások és az opcionális szolgáltatások szakaszaira terjed ki.
3	Telepítési útmutató	BAN BEN	A berendezés telepítésének lépéseinek magyarázata, valamint az üzembe helyezési utasítások ismertetése
4	Használati utasítás	UM	A Működés és karbantartás, valamint a Hibaelhárítás tartalmának fedezésére

Szolgáltatásaink

testreszabás

Testreszabási filozófia

A termék bemutatása esetleg nem felel meg tökéletesen az Ön igényeinek, filozófiánk az, hogy testreszabjuk az Ön valós igényeit, az alapjárati kapacitás és a funkció minimalizálása érdekében. Teljesítmény és költség-kiegyensúlyozott termékek biztosítása érdekében. A testreszabás során a következő tényezőket kell figyelembe venni:

• Átlátszó címkéző érzékelő

• Kódsor online nyomtatása

Kiválasztási útmutató

Kiválasztási útmutatók állnak rendelkezésre a forgalomba, vegye fel velünk a kapcsolatot a termékválasztással és testreszabással kapcsolatos támogatás megszerzéséhez.

Nyilatkozat

• Az ebben a profilban bemutatott képek a termékválasztékot képviselik, és a legújabb vagy testreszabott forma tárgyát képezik
• A dokumentációk frissítésének hatalmas száma miatt a profilban feltüntetett adatok nem frissülnek időben. Kérjük, vegye fel a kapcsolatot a vevőszolgálatunkkal a legújabb verzió elérése érdekében.
• A szolgáltatások vagy funkciók ebben a profilban jelennek meg, az idézet további leírásának függvényében
